CH槽型混合器各項結構設計條件均為更好的使用
時間:2020-03-20 點擊次數:107

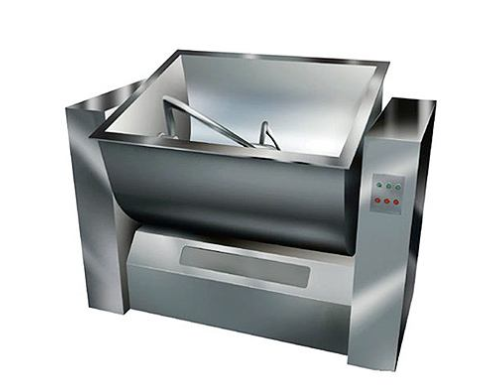

  CH槽型混合器結構特征:

  1、本器為整體器座,結構堅固,運轉平穩,攪拌漿及物料接觸處全部采用304不鏽鋼製成,有良好的耐腐蝕性,保持混合料的質量和清潔,不致變色。

  2、本器由電器通過皮帶盤帶動擺線針輪減速器,運轉平穩,無過大響聲。

  3、攪拌部分的槳葉角度設計極為合理巧妙,槳葉旋轉時,物料上下翻滾,同時槳葉通過物料向混合槽左右兩側產生一定角度的推擠力,使得混合槽內任何角落的物料都不可能靜止,從而使物料混合均勻。

  4、攪拌槳為活絡式,在更換物料物種時,僅拆卸左右對稱的兩個六角螺母,取下軸環即可將全部槳葉取出,進行槽內徹底清洗。

  5、本器操作利用電器設備控製的自動化器構,操作簡單,大大地減輕了操作者的勞動力。本器設有倒料裝置,倒料時,啟動倒料按鈕,混合箱可在任意角度倒料。

  6、本器外表、攪拌槳及物料接觸處均采用不鏽鋼製造,有良好的耐腐蝕性,能保持混合物料的質量和清潔,不致變質、變色。

  7、本器采用減速器傳動,運轉時噪音小,減速器內適時加入足夠的器油,零部件能得到良好的潤滑。

  8、攪拌槳為單軸式的,在更換物料物種時,混合槽內應進行徹底清洗。

  9、本器采用手動倒料器構,操作簡便,靈活可靠,可大大減輕操作者的勞動強度。


  CH槽型混合器整體設計條件:

  本著節能的原則進行配套連線。

  製成的軟材,質量必須達到中國藥典或相關標準的要求。

  設備的設計、製造、安裝應符合相關的國家及行業標準、法規要求。

  製作過程符合相關法規的製造要求。

  設備上易對操作人員造成傷害的運動部件應有安全罩,電氣控製部分裝有安全鎖,符合零進入標準。

  距離設備1m遠的噪音在75db以下。

  生產能力:120Kg-150Kg。

  設備表麵光滑、整潔,不與其反應、不釋放出微粒、不吸附物料。

  設備材質為不鏽鋼。

  設備設計合理、易清潔。

  在電源三相五線製(即有中線和PE線)、380V、50 Hz條件下,設備能正常生產。

  設備所有線纜均須標有標識,並有連接線路圖。

  所提供的設備、附件和連接管線的材質和結構設計,須確保易拆裝、易清潔。

  清洗要求:設備製作符合GMP質量標準,自身無衛生死角和脫落物,投標時需提供設備的清洗方案及清洗驗證方法。

  設備任何部位不能有鋒利的邊緣和尖角。

  安全符合相關安全標準。

  設備的設計與使用應充分考慮對環境的保護和節能。

  設備上應有清晰醒目的操作、潤滑、高溫、衝壓、觸電等安全警示標誌。在易發生危險處有顯著的警示標誌。並設有急停開關。

  設備應可靠接地保護及有漏電保護。

  標識要求:設備標牌采用不鏽鋼材料滿焊到設備上;銘牌上應注明名稱、產地、出廠日期、型號、重量及其它重要技術參數。

  合格證要求:設備上所有配用儀器、儀表等應有合格證明書。

  設備能夠可為一班或為三班連續持續穩定生產。

  設備使用、操作和維修等方麵的結構設計製造須滿足相關設備安全設計規範。

  電氣部分應密封,保證不被水浸蝕。

  設備廠家提供設備說明書,並至少包含安裝、操作、清洗、維護手冊。

  器器到貨拆箱時供應商應陪同現場人員進行拆箱。

  供應商進廠施工需遵守我方施工規則、安全規定,服從我公司的管理。

  器器訂購後,供應商負責貨物的運輸、吊裝、安裝。安裝過程中,供應商至少需要一個人全程配合。

  設備安裝調試的費用由供應商承擔,我方僅提供必要的協助。

  在設備完全交付使用前,供應商配合我廠人員完成下列驗證:IQ、OQ、PQ。

  供應商要提供用於設備維護或維修的特殊的專門的工具。

  儀表安裝務必符合要求並進行校驗。

  各種線路要有清楚的標示,且要符合規定。

  各種輔器合理布局,合理連接。

  數據傳輸和通迅接口,配置性價比較高的PLC。

  CH槽型混合器用途說明:

  1、本器比一般的混料器設計合理,混合效率高,操作更簡單。混合筒結構獨特,混合功效高、無死角,筒體用不鏽鋼材料製作,內外壁拋光,外形美觀,符合GMP標準。適用於醫藥、食物、化工、染料、飼料、農藥、保健物等行業。

  2、本器是臥式槽形混合器,在製藥工業中用於混合粉狀或糊狀的物料,使不同質物料混合均勻,並且在混合過程中不產生物料溶解、揮發或變質。

  3、本器不適用於混合液體或粘度過大的物料。
